Como entusiasta de la electrónica y los proyectos DIY, siempre he sabido que la gestión de la energía es fundamental, especialmente cuando se trabaja con baterías de litio. Me encontré con la necesidad de construir paquetes de baterías personalizados para diversas herramientas eléctricas portátiles y sistemas de almacenamiento de energía, y el gran reto era asegurar la longevidad y seguridad de estas. Sin una protección adecuada, un paquete de celdas 18650 está expuesto a riesgos críticos como la sobrecarga, la sobredescarga o los cortocircuitos, lo que no solo acorta drásticamente su vida útil, sino que también puede generar situaciones peligrosas, incluso incendios. Resolver este problema no era una opción, era una necesidad imperante para mis proyectos.
Claves Antes de Adquirir una Placa de Protección BMS
Antes de sumergirse en la compra de una placa de protección de batería, o BMS (Battery Management System), es crucial comprender su propósito y sus limitaciones. Estos dispositivos son el corazón de cualquier paquete de baterías de litio, garantizando su funcionamiento seguro y prolongando su vida útil. Permiten que las celdas se carguen y descarguen de manera óptima, evitando daños que podrían derivar en fallos catastróficos.
El cliente ideal para un producto como la Protección de Batería PCB 6S 15A es el aficionado al bricolaje, el constructor de proyectos electrónicos, o cualquier persona que necesite ensamblar un paquete de baterías de litio 18650 a medida para aplicaciones como herramientas eléctricas, bicicletas eléctricas, sistemas solares portátiles o cualquier dispositivo que requiera una alimentación de 24V. No es el producto adecuado para quienes buscan una batería ya ensamblada y lista para usar, ni para aquellos sin conocimientos básicos de electrónica y soldadura, ya que su instalación requiere cierta habilidad técnica.
Aspectos importantes a considerar son la configuración de las celdas (esta es para 6S, es decir, 6 celdas en serie), el tipo de celda (iones de litio 18650), la corriente máxima de descarga (15A continua en este caso) y la corriente de carga. Además, es vital verificar las protecciones que ofrece (sobrecarga, sobredescarga, sobrecorriente, cortocircuito) y las dimensiones físicas para asegurar que se ajuste a tu proyecto. La reputación de la marca también juega un papel, y YWBL-WH es conocida por ofrecer componentes electrónicos fiables.
Explorando la Protección de Batería YWBL-WH

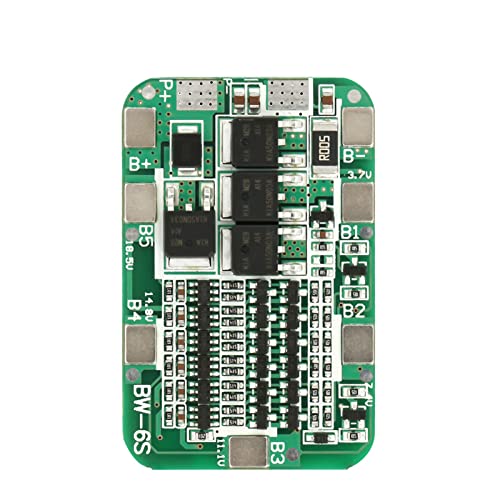

La Protección de Batería PCB 6S 15A 22V 24V de YWBL-WH se presenta como una solución robusta y compacta para la gestión de la energía en paquetes de baterías de litio. Su promesa principal es ofrecer una protección integral para celdas de iones de litio 18650 configuradas en una serie de 6 (6S), garantizando la estabilidad y la seguridad durante los ciclos de carga y descarga. El paquete es sencillo: incluye únicamente la placa de circuito impreso, lista para ser integrada en cualquier sistema.
Este modelo no busca reinventar la rueda, sino ofrecer una alternativa fiable y de alto rendimiento en un mercado donde la seguridad es primordial. Se diferencia por su enfoque en la estabilidad y la durabilidad, utilizando componentes de alta calidad que, según el fabricante, aseguran una larga vida útil. Es ideal para aplicaciones de herramientas eléctricas y cualquier proyecto que requiera un sistema de batería de 24V con una demanda de corriente moderada a alta, hasta 15 amperios de forma continua. No sería adecuada para proyectos que demanden corrientes continuas significativamente superiores a los 15A sin sistemas de enfriamiento adicionales, ni para configuraciones de celdas diferentes a 6S.
Ventajas clave de esta placa de protección:
1. Protección Completa: Ofrece salvaguardas contra sobrecarga, sobredescarga, sobrecorriente y cortocircuitos.
2. Diseño Compacto y Ligero: Sus dimensiones de 6 x 3 x 0,5 centímetros y un peso de solo 7 gramos facilitan su integración en espacios reducidos.
3. Componentes de Alta Calidad: Fabricada con electrónica estable y fiable para un rendimiento duradero.
4. Capacidad de Corriente Instantánea: Soporta picos de descarga de hasta 25A, útil para arranques o cargas puntuales.
5. Especificidad para 6S 18650: Optimizada para la configuración de voltaje de 24V, ideal para muchas herramientas y aplicaciones DIY.
Desventajas a considerar:
1. Discrepancia en el Etiquetado: Algunos usuarios han reportado que la placa recibida puede indicar 12 amperios en la etiqueta, a pesar de que el producto se describe como 15 amperios. Esto podría generar confusión y es algo a verificar al recibirla.
2. Requiere Habilidades de Soldadura: Su instalación no es plug-and-play; exige conocimientos y habilidades básicas de soldadura.
3. Sin Disipador de Calor Integrado: Para usos prolongados y cercanos a la corriente máxima, podría requerir un disipador adicional.
4. Solo para 6S: Su diseño es específico para 6 celdas en serie, no siendo compatible con otras configuraciones de voltaje.
5. No Incluye Instrucciones Detalladas: Se asume que el usuario tiene el conocimiento necesario para su conexión e implementación.
Profundizando en las Funcionalidades y Ventajas
Cuando uno se embarca en un proyecto con baterías de litio, la confianza en el sistema de gestión es tan importante como la capacidad de las propias celdas. La placa de protección de batería YWBL-WH demuestra ser una pieza fundamental por la profundidad de sus características de seguridad. Analicemos cada una de ellas para entender cómo contribuyen a la fiabilidad y la longevidad de un paquete de baterías.
Protección Contra Sobrecarga
La sobrecarga es uno de los mayores peligros para las celdas de litio. Si una celda se carga por encima de su voltaje nominal máximo (generalmente 4.2V), sufre un estrés químico que degrada rápidamente su capacidad y, en casos extremos, puede provocar un sobrecalentamiento, fuga térmica o incluso una explosión.
Esta placa de protección aborda esto monitoreando el voltaje de cada celda individualmente dentro del paquete de 6S. Cuando el voltaje de cualquier celda alcanza 4.28V ± 0.05V, la placa corta automáticamente la corriente de carga. Esto se percibe como una interrupción en el proceso de carga, una acción que, aunque invisible en su funcionamiento interno, es de vital importancia. El beneficio directo es una vida útil significativamente mayor para las baterías, ya que se evita el envejecimiento prematuro y se mantiene la integridad química de las celdas, garantizando que el paquete de 24V mantenga su rendimiento a lo largo del tiempo.
Protección Contra Sobredescarga
Así como la sobrecarga es perjudicial, la sobredescarga lo es igualmente. Las celdas de iones de litio no deben descargarse por debajo de un cierto umbral de voltaje (usualmente 2.5V o 2.7V, dependiendo de la química), ya que esto puede causar un daño irreversible, conocido como “muerte súbita”, donde la celda pierde permanentemente su capacidad de retener carga.
La placa de protección YWBL-WH previene esto cortando la descarga cuando el voltaje de una celda cae a 2.55V ± 0.08V. En la práctica, esto significa que el dispositivo alimentado por la batería simplemente dejará de funcionar cuando el paquete esté “vacío”, protegiendo activamente las celdas. Este corte es una señal clara de que es hora de recargar, y garantiza que las celdas no se degraden por debajo de un punto de no retorno. El beneficio es la preservación de la capacidad total del paquete de baterías y la prevención de fallos prematuros, lo que se traduce en un ahorro a largo plazo al no tener que reemplazar celdas dañadas.
Protección Contra Sobrecorriente
Ciertos dispositivos, especialmente herramientas eléctricas, pueden demandar picos de corriente significativos o mantener un consumo elevado. Si este consumo excede los límites seguros de las celdas o del propio BMS, puede generar un sobrecalentamiento peligroso tanto en las baterías como en la placa.
Esta placa de protección está diseñada para manejar una corriente de descarga continua de 15A y una corriente de descarga instantánea de hasta 25A. Detecta situaciones de sobrecorriente con una sensibilidad de 150mV, activando una protección cuando la corriente supera los 30 ± 3A de forma instantánea. Desde la perspectiva del usuario, esto se manifiesta como una interrupción del suministro de energía si la herramienta o el dispositivo conectado intenta extraer demasiada corriente, protegiendo tanto el paquete de baterías como la herramienta. Es crucial para evitar el sobrecalentamiento de los componentes y las celdas, asegurando una operación segura y estable en aplicaciones exigentes.
Protección Contra Cortocircuitos
La protección contra cortocircuitos es, quizás, la característica de seguridad más crítica. Un cortocircuito puede generar instantáneamente una corriente masiva, provocando un calentamiento extremo, la combustión de cables, y el riesgo de explosión de las baterías.
La placa de protección de Batería PCB actúa con una velocidad impresionante para detectar un cortocircuito y desconectar el circuito de forma casi instantánea. Esto es una salvaguarda esencial que protege tanto al usuario como a la batería y al dispositivo conectado. Su funcionamiento es tan rápido que apenas se percibe, más allá de la ausencia inmediata de energía, pero su importancia radica en prevenir situaciones potencialmente catastróficas. Este beneficio es incalculable en términos de seguridad personal y protección de la inversión en el paquete de baterías y el equipo.
Gestión de Voltaje y Amperaje para Celdas 18650
Esta placa está específicamente optimizada para un paquete de 6 celdas 18650 conectadas en serie (6S), lo que resulta en un voltaje nominal de 22.2V (o 24V en algunos contextos de marketing, considerando el voltaje de carga completo de 25.2V). Soporta una corriente de descarga máxima de 15A y una corriente de carga máxima de 15A. Esta especificación es ideal para aplicaciones que requieren una potencia constante y fiable, como taladros inalámbricos, aspiradoras portátiles, o sistemas de iluminación de alto rendimiento. Entender estos valores nominales y los picos de 25A de descarga instantánea permite al usuario dimensionar correctamente su aplicación y asegurar que la placa de protección 6S puede manejar la demanda de energía sin saturarse, garantizando un rendimiento óptimo y una protección continua.
Componentes de Alta Calidad y Durabilidad
La descripción del producto destaca que la tablero de protección de células de litio está hecha con “componentes electrónicos de alta calidad, estables y confiables”. Esta afirmación es crucial, ya que la precisión y la fiabilidad de las mediciones de voltaje y corriente dependen directamente de la calidad de los componentes. Los transistores, resistencias y circuitos integrados utilizados son los que determinan la capacidad del BMS para reaccionar rápidamente y con precisión ante condiciones adversas. El pequeño tamaño (6x3x0.5 cm) y su peso ligero (7 gramos) son un testimonio de un diseño eficiente que minimiza el impacto físico en el paquete de baterías, permitiendo su integración en proyectos donde el espacio es limitado sin sacrificar el rendimiento ni la durabilidad.
Diseño Específico para Aplicaciones 6S
La especificidad de esta placa para configuraciones 6S con celdas 18650 no es una limitación, sino una fortaleza. Permite que el diseño se optimice completamente para un rango de voltaje y número de celdas determinado, lo que a menudo se traduce en un rendimiento más estable y eficiente en comparación con soluciones más genéricas. Esta especialización la convierte en la opción ideal para proyectos que ya han definido sus requisitos de energía en torno a un paquete de batería de 24V.
Lo Que Dicen Quienes Ya la Han Probado
He investigado diversas plataformas y, en general, las opiniones de los usuarios sobre esta placa de protección PCB son mayormente positivas, destacando su funcionalidad y la robustez de sus protecciones. Sin embargo, como ocurre con cualquier producto, existen matices importantes a considerar. Un usuario, por ejemplo, comentó: “Aunque la calidad parece ser buena, no recibí exactamente lo que esperaba. La descripción indicaba 15 amperios, pero la etiqueta del artículo que me llegó mostraba 12 amperios”. Esta observación es valiosa, ya que señala una posible inconsistencia en el etiquetado de algunas unidades, aunque no necesariamente en el rendimiento real del producto, que según las especificaciones del fabricante, está diseñado para los 15A. A pesar de este pequeño detalle, la funcionalidad principal de la protección de sobrecarga, sobredescarga y cortocircuitos parece cumplir con las expectativas de la mayoría de los usuarios, convirtiéndola en una opción fiable para asegurar sus paquetes de baterías.
El Último Paso Hacia la Seguridad Energética
En el ámbito de la electrónica y los proyectos de energía, ignorar la protección de las baterías de litio es un error costoso y potencialmente peligroso. Un paquete sin una placa de protección de batería adecuada está condenado a una vida corta y a ser una fuente de riesgo. La Protección de Batería PCB 6S 15A de YWBL-WH se erige como una solución muy competente para salvaguardar tus inversiones y asegurar la longevidad de tus proyectos. Con su protección integral contra sobrecarga, sobredescarga, sobrecorriente y cortocircuitos, su diseño compacto y la reputación de sus componentes de alta calidad, ofrece la tranquilidad necesaria para trabajar con celdas 18650. Es un componente esencial para cualquier constructor de baterías DIY que busque fiabilidad y seguridad. No comprometas la seguridad de tus proyectos; haz clic aquí para ver la Protección de Batería PCB YWBL-WH y asegurar tus sistemas eléctricos.
